SK5210 - USB和HID-over-I2C双接口可编程FlexMatrix™键盘控制器,带有1个外部PS/2端口,1个PWM背光,7个LED和引导加载程序Bootloader

概述

SK5210是一款USB和HID-over-I2C可编程FlexMatrix™键盘芯片,带有外部PS/2鼠标端口,PWM背光,7个LED和引导加载程序Bootloader。 USB接口作为普通键盘连接到PC,而辅助I2C接口可用于与系统嵌入式控制器通信。 电池供电的平板电脑/笔记本电脑/扩展坞/仪器的最佳选择。

SK5210扫描并编码8行×20列矩阵,把按键事件转换为键盘报告。 编码器从芯片上矩阵数据表中获得按键转换信息。 4个LED引脚和4个列引脚是共用引脚,可满足不同应用的需求。

SK5210提供一个按键控制和命令控制的PWM用于背光LED PWM亮度控制和7个通用LEDs 。

SK5210提供一个外部PS/2端口,支持PS/2设备的热插拔。PS/2设备可以是触摸板,指点杆,鼠标(包括滚轮鼠标)和键盘。 主机可以通过SK5210 PS/2命令中继功能向外部PS/2设备发送命令以更改默认设置。

功能

  • 全速USB v2.0 和HID over I2C v1.0双接口,带有用于现场升级的引导加载程序Bootloader
  • 外部PS/2接口,可以接入鼠标,触摸板,指点杆,键盘
  • 7个LED(4个与列扫描引脚共用)
  • 1 PWM背光亮度控制
  • FN键支持
  • 8 x 20矩阵键盘扫描
  • 先进的鬼键检测算法,无需额外的二极管即可最大化键组合
  • 用户可编程键盘矩阵
  • 4个LFn,RFn情况,NumLock开/关情况的矩阵表
  • 支持宏键生成国际字符“€,¥,♫”,“Ctrl + Alt + Del”或“Coke Cola”,“000”顺序字符串输出
  • PS/2命令中继支持
  • USB和I2C可以针对相同的键事件设置不同的扫描代码报告
  • HID-over-I2C接口支持命令:RESET GET_REPORT SET_REPORT SET_POWER
  • 内置振荡器和数字电路,不需要外部晶体
  • LQFP 48引脚封装:7x7mm 1.6 Max(长x宽x高)
  • 低功耗:0.3uA(仅在I2C下无按键),240uA(USB睡眠)
  • 工作电压范围:3.0至5.5V
  • 工业温度范围:-40°C至+ 85°C
  • 提供小批量和大批量的定制版本

典型应用

  • 平板电脑/手机扩展坞内置键盘
  • 笔记本,上网本电脑内置键盘
  • 平板电脑外接键盘
  • 仪器控制面板
  • PS/2到USB或I2C协议转换器

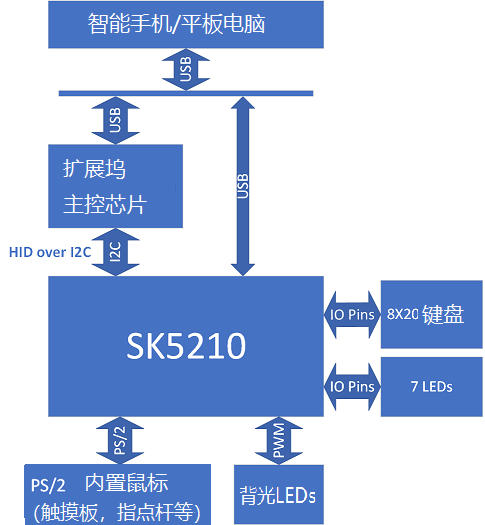

SK5210 Typical Application Diagram
典型应用 - 带有附加PS/2触摸板或指点杆的平板电脑扩展坞内置键盘

软件工具

点击这里下载。
FlexMatrix™ Editor 编辑工具
该软件用于生成配置数据二进制文件(键盘矩阵,宏键定义,扫描码定义和其他功能控制参数)。
FlexMatrix Editor Screenshot
FlexMatrix™ Programmer 烧录工具
该软件用于将配置数据文件下载到键盘控制器。
FlexMatrix Programmer Screenshot
FlexMatrix™ Tester 键盘测试工具
该软件用于测试所有Sprintek USB和PS/2键盘产品。
FlexMatrix Tester Screenshot
