SK5212-具有8x20扫描,PWM背光,键锁,可升级引导程序的用户可编程低速USB多媒体键盘编码器

概述

SK5212是一款低速USB键盘编码器ASIC,具有1个PWM背光控制和4个LED。 它支持多媒体,自定义功能和宏键。 这是台式电脑/工业键盘/销售点(POS)终端/仪器的定制键盘设计的最佳选择。 低速USB接口还使其适合某些特殊的工业长电缆扩展器方案。

SK5212的引导程序使键盘制造商可以在产品发布后添加任何新功能。

SK5212扫描并编码一个8行乘20列的矩阵。 按键事件将转换为键盘报告。 编码器从片上矩阵表获取矩阵信息。

SK5212提供了一个按键控制和命令控制的PWM,用于背光LED PWM亮度控制。 IO引脚BLEN可用于完全关闭背光电路。 使用BLEN时,键盘扫描将为8行×19列。

功能

  • 低速USB 2.0 HID接口
  • 可现场升级的引导程序bootloader
  • 8 x 20矩阵键盘扫描
  • 1 PWM背光亮度控制
  • 4个键盘LEDs
  • 用户可编程键盘矩阵
  • Fn,FnLock和NumLock受影响的键支持
  • 支持不拆卸清洗的键盘锁
  • 支持“ Ctrl + Alt + Del”之类的宏键
  • 350多个预定义键和无限的自定义键定义
  • 先进的鬼键检测算法,无需额外的二极管即可最大化键组合
  • 内置振荡器和数字电路,不需要外部晶体
  • QFN 46引脚封装:6.5x4.5mm 0.9 Max(LxWxH)
  • 或者 LQFP 48引脚封装:7x7mm 1.6 Max (LxWxH)
  • 功耗:5.8mA(运行),300uA(挂起)
  • 工作电压范围:5V模式(4.0至5.5V),3.3V模式(3.0至3.6V)
  • 工业温度范围:-40°C至+ 85°C
  • 提供小批量和大批量的定制版本

典型应用

  • 台式电脑
  • 工业键盘
  • 销售点(POS)终端
  • 仪器

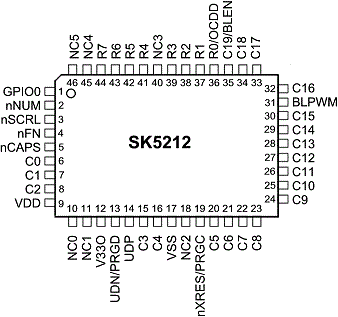

SK5212引脚分配
SK5212引脚分配

软件工具

点击这里下载。
FlexMatrix™ Editor 编辑工具
该软件用于生成配置数据二进制文件(键盘矩阵,宏键定义,扫描码定义和其他功能控制参数)。
FlexMatrix Editor Screenshot
FlexMatrix™ Programmer 烧录工具
该软件用于将配置数据文件下载到键盘控制器。
FlexMatrix Programmer Screenshot
FlexMatrix™ Tester 键盘测试工具
该软件用于测试所有Sprintek USB和PS/2键盘产品。
FlexMatrix Tester Screenshot
