SK5220 - 超低功耗，用户可编程SMBus(I2C) FlexMatrix™键盘编码器，带有8x16扫描，外接PS/2口，PWM背光，9个LED控制，和可现场升级的引导加载程序Bootloader

概述

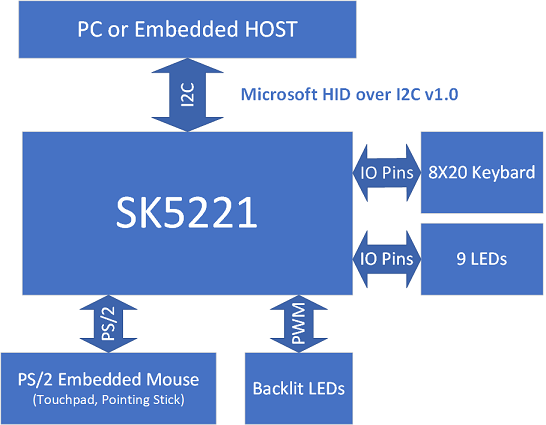

SK5220是一款超低功耗（0.3uA）SMBus(I2C) 接口键盘编码器ASIC，具有1个PWM背光和9个LED控制。特别适合电池供电的平板电脑/笔记本电脑/扩展坞/仪器等应用。

SK5220扫描并编码一个8行乘16列的矩阵。 按键事件将转换为键盘报告。 编码器从片上矩阵表获取矩阵信息。

SK5220提供了一个命令控制的PWM，用于背光LED PWM亮度控制。

SK5220提供一个外部PS/2端口，支持PS/2设备的热插拔。PS/2设备可以是触摸板，指点杆，鼠标（包括滚轮鼠标）和键盘。 主机可以通过SK5220 PS/2命令中继功能向外部PS/2设备发送命令以更改默认设置。

功能

• SMBus v1.1 (or I2C)接口
• 启用PEC CRC检查的通信
• 用于固件升级的防故障的引导加载程序
• 外部PS/2接口，可以接入鼠标，触摸板，指点杆，键盘
• 9个LED（4个与列扫描引脚共用）
• 1 PWM背光亮度控制
• 8 x 16矩阵键盘扫描
• 先进的鬼键检测算法，无需额外的二极管即可最大化键组合
• PS/2命令中继支持
• 内置振荡器和数字电路，不需要外部晶体
• LQFP 48引脚封装：7x7mm 1.6 Max (LxWxH)
• 低功耗：0.3uA（不按任何键）
• 工作电压范围：2.2至5.5V
• 工业温度范围：-40°C至+ 85°C
• 提供小批量和大批量的定制版本

典型应用

• 笔记本，上网本电脑内置键盘
• 平板电脑外接键盘
• 平板电脑/手机扩展坞内置键盘
• 仪器控制面板
• IO 扩展
• PS/2到I2C协议转换器
