SK8707-01 - FlexPoint™ 紧凑型 PS/2 指点杆鼠标模组
概述
SK8707-01 紧凑型 FlexPoint™ 指点杆模组是一款经济高效、节省空间的 PS/2 鼠标设备，采用实普科技先进的指点杆控制器。
该系列提供一体式和分离式控制板、2.4 x 2.4 x 2.4mm 方柱杆、可调高度 M2 螺杆，以及不同金属板结构，适合多种机械安装需求。
SK8707-01 模组采用 CellMute™ 技术和专利信号调理电路，可过滤手机和无线网络产生的无线 EMI 噪声，适合无线环境中的稳定运行。
SK8707-01 FlexPoint™ 模组部分实现 Lenovo TrackPoint® 扩展命令协议，可以直接与 Lenovo TrackPoint® 设备驱动程序配合使用。
功能
- 3种连接方式：板对板边孔，FFC焊盘，FFC连接器

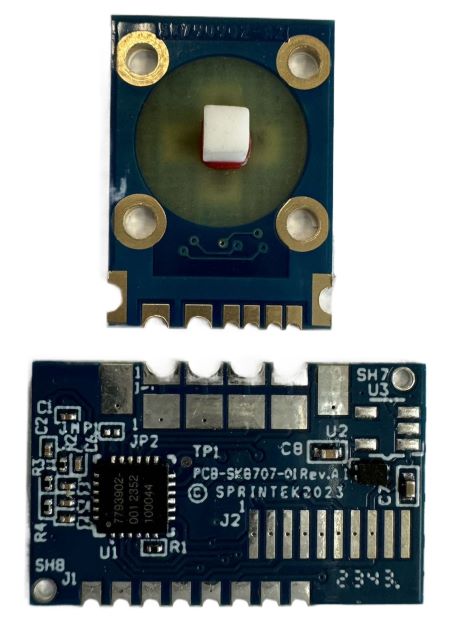

- 一体式和分离式控制板选择
- 常规 2.4mm 方柱杆和可调高度 M2 螺杆选择
- 两种金属板结构，适合不同机械空间限制
- 低成本，节省空间的解决方案
- 先进的鼠标移动控制算法
- Z-Tap算法模拟左键单击，双击及拖动
- CellMute™技术可过滤蜂窝电话和无线网络的无线EMI噪音
- 适用于标准Windows®鼠标驱动程序
- 适用于Lenovo TrackPoint®驱动程序
- 功耗低：3.3V 下典型 650uA（空闲）/ 2.09mA（运行）；5V 下典型 890uA（空闲）/ 2.76mA（运行）
- 工作电压为3.05V至5.25V。3.3V，5V电源两种标准选择；可根据要求提供其他工作电压
- 工业温度范围：-40°C至+85°C
SK8707-01 子型号
| 图片 | 型号 | 电压 | 指点杆 / 杆体 | 结构 | 金属板 |
|---|---|---|---|---|---|
 | SK8707-01-001 | 5V | 2.4 x 2.4 x 2.4mm 方柱杆 | 一体式 | 无 |
| SK8707-01-002 | 3.3V | 2.4 x 2.4 x 2.4mm 方柱杆 | 一体式 | 无 |
 | SK8707-01-003 | 3.3V | 2.4 x 2.4 x 2.4mm 方柱杆 | 分离式 | 带金属板 |
 | SK8707-01-004 | 3.3V | 2.4 x 2.4 x 2.4mm 方柱杆 | 分离式 | 不带金属板 |
 | SK8707-01-005 | 3.3V | 11.5mm M2 螺杆 | 一体式 | 无 |
| SK8707-01-006 | 3.3V | 9.5mm M2 螺杆 | 一体式 | 无 |
| SK8707-01-007 | 3.3V | 16.5mm M2 螺杆 | 一体式 | 无 |
 | SK8707-01-008 | 3.3V | 9.9mm M2 螺杆 | 分离式 | 菱形金属板 |
 | SK8707-01-010 | 3.3V | 11.5mm M2 螺杆 | 分离式 | 带金属板 |
M2 螺杆子型号可配合相应 M2 支柱调整总高度。
