SK5216 - 工业工作温度USB和PS/2双接口可编程FlexMatrix™键盘编码器，带有1个PWM背光，7个LED和引导加载程序Bootloader
概述
SK5216 是一款低功耗 USB 和 PS/2 双接口合键盘编码器，具有用户可编程键盘矩阵。 该芯片可以编程到任何具有四个矩阵表的键盘，适用于 FN 和 NUMLOCK 情况，因此该芯片是定制键盘解决方案的最佳选择，但需要使用现成的芯片。
SK5216 扫描并编码一个 8 行 X 20 列的矩阵。 按键事件被翻译成键盘报告; 编码器从片上矩阵表中获取矩阵信息。 Sprintek 提供 Windows® 应用程序 FlexMatrix Editor 和 Programmer 软件来编辑、下载和上传矩阵表。
SK5216提供一个按键控制和命令控制的PWM用于背光LED PWM亮度控制和7个通用LEDs 。
注意：您可以订购 SK5210 IC，然后在矩阵编程过程中将 IC 升级为 SK5216，反之亦然。
功能
- 可配置的 USB 2.0 全速和 PS/2 接口，带有用于现场升级的引导加载程序
- 7个LED（4个与列扫描引脚共用）
- 1 PWM背光亮度控制
- FN键支持
- 8 x 20矩阵键盘扫描
- 用户可编程键盘矩阵
- 4个LFn，RFn情况，NumLock开/关情况的矩阵表
- 支持宏键生成国际字符“€，¥，♫”，“Ctrl + Alt + Del”或“Coke Cola”，“000”顺序字符串输出
- 支持PS/2扫描码1，2，3
- 先进的鬼键检测算法，无需额外的二极管即可最大化键组合
- 内置振荡器和数字电路，不需要外部晶体

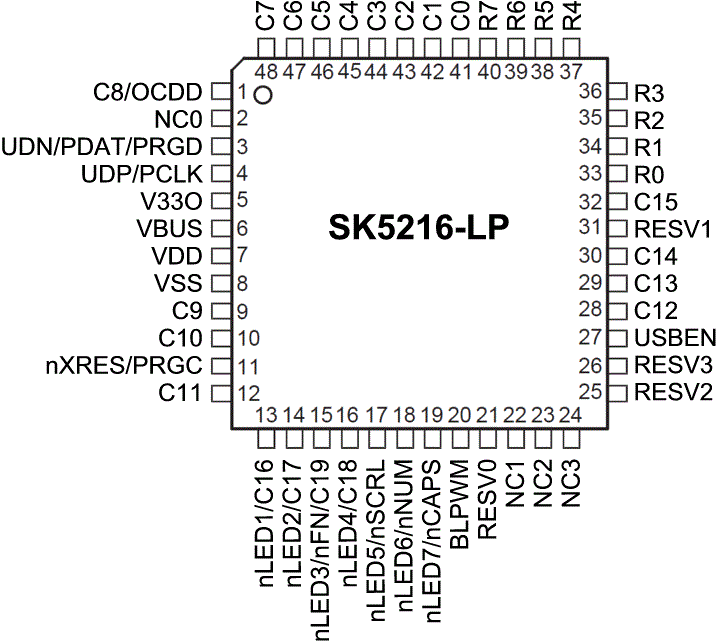

- LQFP 48引脚封装：7x7mm 1.6 Max（长x宽x高）
- 低功耗：1uA（在PS/2下无按键），240uA（USB睡眠）
- 工作电压范围：3.0至5.5V
- 工业温度范围：-40°C至+ 85°C
- 提供小批量和大批量的定制版本
