SK5222 - 超低功耗低成本HID-over-I2C FlexMatrix™键盘编码器，带有8x20扫描，1个PWM背光，4个LED控制，可现场升级的引导加载程序Bootloader
概述
SK5222是一款超低功耗（0.1uA@3V）HID over I2C 接口键盘编码器ASIC，具有1个PWM背光和4个LED控制。特殊的引导加载程序设计使SK5222即使在固件更新过程中发生任何中断故障时，仍具有完整的键盘功能。 特别适合电池供电的平板电脑/笔记本电脑/扩展坞/仪器等应用。
SK5222扫描并编码一个8行乘20列的矩阵。 按键事件将转换为键盘报告。 编码器从片上矩阵表获取矩阵信息。
SK5222提供了一个按键控制和命令控制的PWM，用于背光LED PWM亮度控制。 IO引脚BLEN可用于完全关闭背光电路。 使用BLEN时，键盘扫描将为8行×19列。
功能
- HID-over-I2C v1.0接口
- 用于固件升级的防故障的引导加载程序
- 8 x 20矩阵键盘扫描
- 1 PWM背光亮度控制
- 4个键盘LEDs
- Fn，FnLock和NumLock受影响的键支持
- 支持不拆卸清洗的键盘锁
- 支持“ Ctrl + Alt + Del”之类的宏键
- 350多个预定义键和无限的自定义键定义
- 用户可编程键盘矩阵
- 支持所有HID over I2C接口命令：RESET，GET_REPORT，SET_REPORT，GET_IDLE，SET_IDLE，GET_PROTOCOL，SET_PROTOCOL，SET_POWER
- 先进的鬼键检测算法，无需额外的二极管即可最大化键组合
- 内置振荡器和数字电路，不需要外部晶体

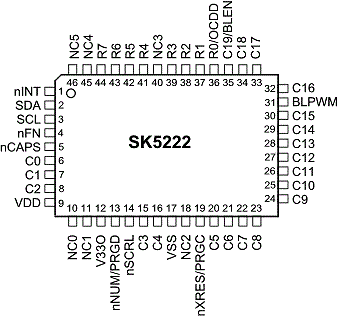

- QFN 46引脚封装：6.5x4.5mm 0.9 Max（LxWxH）
- 或者 LQFP 48引脚封装：7x7mm 1.6 Max (LxWxH)
- 低功耗：@ 3V：0.1uA（不按任何键）110uA（1个键）50uA（每个键的增量）
- 工作电压范围：2.2至5.5V
- 工业温度范围：-40°C至+ 85°C
- 提供小批量和大批量的定制版本
