SK5301 / SK5302 / SK5305 - 用户可编程USB或PS/2多媒体键盘编码器，支持8x20扫描、PWM背光、按键锁、外接PS/2和安全可升级Bootloader

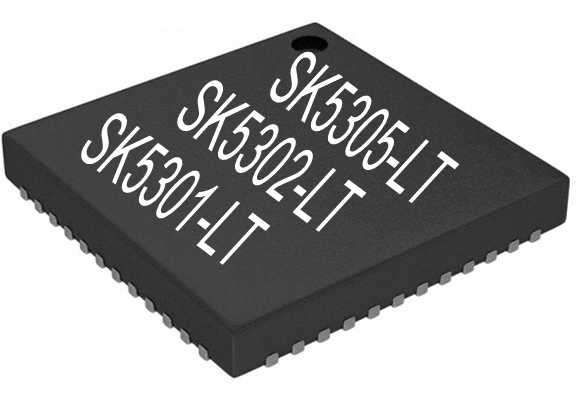

SK5301-LT / SK5302-LT / SK5305-LT
48引脚QFN，0.4 mm间距，6 x 6 x 0.75 mm

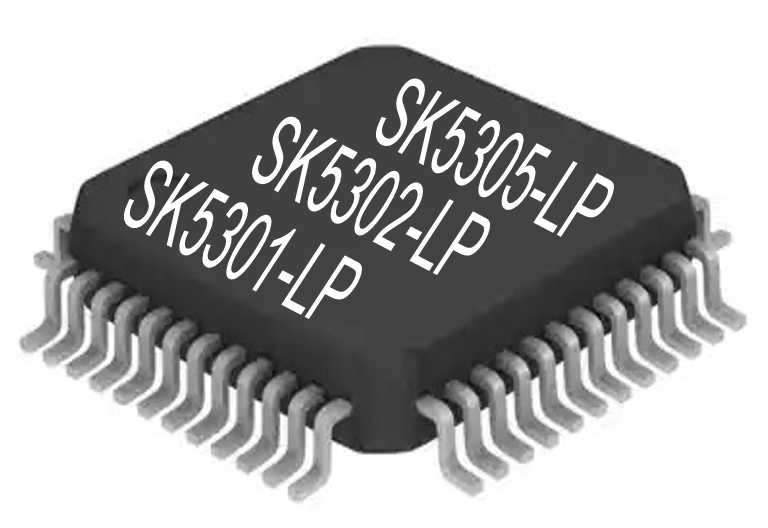

SK5301-LP / SK5302-LP / SK5305-LP
48引脚LQFP，0.5 mm间距，7 x 7 x 1.6 mm
概述
SK5301、SK5302和SK5305是全速USB 2.0 HID键盘编码器ASIC，支持8行x20列键盘矩阵、1路PWM背光亮度输出、BLEN背光使能和5个键盘锁定状态LED。芯片支持多媒体键、用户自定义功能键、宏键、Fn、FnLock、受NumLock影响的按键以及KeyLock按键锁功能。
SK5302增加USB和PS/2键盘双接口及主机接口自动检测，也可通过USBEN引脚固定为仅PS/2工作。SK5305增加支持热插拔的外接PS/2鼠标接口，可连接标准三键、滚轮或五键鼠标。SK5301提供不带这些PS/2选项的基本USB键盘接口。
现场可升级Bootloader提供版本防回滚和LMS后量子固件签名验证，支持欧盟《网络韧性法案》(CRA)要求。可使用实普科技FlexSuite工具管理键盘矩阵、固件及型号升级。三个型号采用相同的48引脚定义，并分别提供QFN和LQFP封装。
功能
- 全速USB 2.0 HID接口
- USB和PS/2键盘双接口及自动检测（SK5302）
- 支持PS/2扫描码集1、2、3和常用多媒体键（SK5302）
- 支持热插拔的外接PS/2三键、滚轮或五键鼠标接口（SK5305）
- 带防回滚和LMS后量子固件验证的现场可升级Bootloader
- 面向欧盟《网络韧性法案》(CRA)要求的固件升级设计
- 8 x 20键盘扫描，最多160个按键
- 1路PWM背光亮度输出和BLEN背光使能
- 5个键盘锁定状态LED，最多16个通用LED驱动引脚
- 支持Fn、FnLock、NumLock影响键、KeyLock、多媒体键、功能键和宏键
- 高级幽灵键检测算法
- 内置振荡器，无需外部晶振
- 典型工作电流5.9 mA；USB挂起典型电流540 µA
- 5 V模式：4.0至5.5 V；3.3 V模式：3.0至3.6 V
- 工业工作温度：-40°C至+85°C
- 无铅、符合RoHS的QFN48和LQFP48封装
封装与订购信息
| 型号 | 主机接口 | 外接接口 | 封装 | 本体尺寸（长 x 宽 x 高） |
|---|---|---|---|---|
| SK5301-LT | USB 2.0 | 无 | 48引脚QFN，0.4 mm间距 | 6 x 6 x 0.75 mm |
| SK5301-LP | USB 2.0 | 无 | 48引脚LQFP，0.5 mm间距 | 7 x 7 x 1.6 mm |
| SK5302-LT | USB 2.0 / PS/2 | 无 | 48引脚QFN，0.4 mm间距 | 6 x 6 x 0.75 mm |
| SK5302-LP | USB 2.0 / PS/2 | 无 | 48引脚LQFP，0.5 mm间距 | 7 x 7 x 1.6 mm |
| SK5305-LT | USB 2.0 | PS/2鼠标 | 48引脚QFN，0.4 mm间距 | 6 x 6 x 0.75 mm |
| SK5305-LP | USB 2.0 | PS/2鼠标 | 48引脚LQFP，0.5 mm间距 | 7 x 7 x 1.6 mm |
SK5302-LT或SK5305-LT请订购SK5301-LT；SK5302-LP或SK5305-LP请订购SK5301-LP，然后在生产时使用FlexSuite工具将SK5301升级为SK5302或SK5305。
