SK5223 - 超低功耗低成本 SMBus(I2C) FlexMatrix™键盘编码器,带有8x20扫描,1个PWM背光,4个LED控制,可现场升级的引导加载程序Bootloader

概述

SK5222是一款超低功耗(0.1uA@3V)SMBus(I2C) 接口键盘编码器ASIC,具有1个PWM背光和4个LED控制。特殊的引导加载程序设计使SK5222即使在固件更新过程中发生任何中断故障时,仍具有完整的键盘功能。 特别适合电池供电的平板电脑/笔记本电脑/扩展坞/仪器等应用。

SK5222扫描并编码一个8行乘20列的矩阵。 按键事件将转换为键盘报告。 编码器从片上矩阵表获取矩阵信息。

SK5222提供了一个命令控制的PWM,用于背光LED PWM亮度控制。 IO引脚BLEN可用于完全关闭背光电路。 使用BLEN时,键盘扫描将为8行×19列。

功能

  • SMBus v1.1 (or I2C)接口
  • 启用PEC CRC检查的通信
  • 用于固件升级的防故障的引导加载程序
  • 8 x 20矩阵键盘扫描
  • 1 PWM背光亮度控制
  • 4个键盘LEDs
  • 先进的鬼键检测算法,无需额外的二极管即可最大化键组合
  • 内置振荡器和数字电路,不需要外部晶体
  • QFN 46引脚封装:6.5x4.5mm 0.9 Max(LxWxH)
  • 或者 LQFP 48引脚封装:7x7mm 1.6 Max (LxWxH)
  • 低功耗:@ 3V:0.1uA(不按任何键)110uA(1个键)50uA(每个键的增量)
  • 工作电压范围:2.2至5.5V
  • 工业温度范围:-40°C至+ 85°C
  • 提供小批量和大批量的定制版本

典型应用

  • 笔记本,上网本电脑内置键盘
  • 平板电脑外接键盘
  • 平板电脑/手机扩展坞内置键盘
  • 仪器控制面板
  • 无线键盘
  • IO 扩展

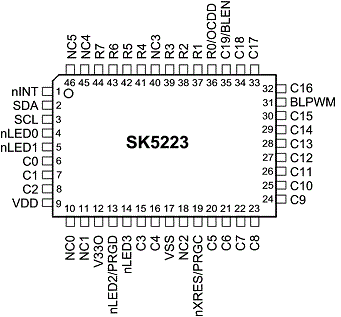

SK5223引脚分配
SK5223引脚分配

软件工具

点击这里下载。
FlexMatrix™ Editor 编辑工具
该软件用于生成配置数据二进制文件(键盘矩阵,宏键定义,扫描码定义和其他功能控制参数)。
FlexMatrix Editor Screenshot
FlexMatrix™ Programmer 烧录工具
该软件用于将配置数据文件下载到键盘控制器。
FlexMatrix Programmer Screenshot
FlexMatrix™ Tester 键盘测试工具
该软件用于测试所有Sprintek USB和PS/2键盘产品。
FlexMatrix Tester Screenshot
